Когда слышишь словосочетание «народный самолёт», в голове сразу всплывают образы: грунтовая полоса, простой и надёжный аппарат, который могут обслуживать в любом региональном аэропорту. Но между этим образом и реальной машиной — сотни тысяч инженерных решений, каждое из которых либо приближает мечту, либо отодвигает её на годы.
Путь к такому самолёту тернист и долог. И одна из самых коварных ловушек на этом пути — ошибки молодых конструкторов, которые на бумаге выглядят как «запас прочности», а в реальности превращаются в лишние килограммы, смещённую центровку и узлы, не дотягивающие до заданного ресурса.
Как инженер, который сам регулировал узлы, проверял их в полёте и принимал технику в КВР, скажу прямо: в авиации «перестраховаться» — не значит сделать безопаснее. Это значит усложнить доводку, увеличить стоимость и снизить эффективность. А исправить это потом — дорого, долго и не всегда возможно.
В этой статье разберём, как типичные ошибки молодости становятся килограммами на весах, как опыт превращается в ресурс самолёта, и почему 3–5 лет под надзором опытного наставника — это не бюрократия, а инвестиция в надёжность.
Почему «лучше перестраховаться» — это тоже ошибка
Молодой конструктор действует из лучших побуждений: «пусть будет прочнее, чтобы точно не сломалось». На практике это выливается в завышенные толщины, дублирование креплений, увеличенные припуски и массивные кронштейны «на все случаи жизни». По отдельности это «мелочи», но в масштабах самолёта они складываются в сотни килограммов, а то и в тонны. Именно так на ранних этапах Ил‑112В набрал лишние ~2 тонны пустого веса — и это критично для транспортника: терялась грузоподъёмность, ухудшались взлётно‑посадочные характеристики, «уплывала» центровка. И самое неприятное: эти килограммы не просто утяжеляют самолёт — они смещают центр тяжести и сужают эксплуатационный диапазон, что напрямую влияет на безопасность и сертификацию.
Где прячутся «лишние килограммы»: типичные узлы и риски
Чтобы молодому конструктору было проще видеть эти ловушки, ниже — справочный блок: где чаще всего закладывается избыточная масса, как её грамотно снимать и чем грозит поспешное облегчение без расчётов.
| Узел | Причина | Решение | ЦТ | Риски |
|---|---|---|---|---|
| Шпангоут/лонжерон (силовой набор) | Перестраховка: завышенные толщины, избыточные подкрепления | Оптимизация сечений; замена на прочные сплавы | Смещение ЦТ в сторону узла; при массовом облегчении — сдвиг назад (нос) или вперёд (хвост) | Концентрация напряжений; ускоренная усталость |
| Обтекатели, капоты, люки (несиловые панели) | Толстые листы и массивные рамки из‑за опасений по жёсткости и вибрациям | Композиты и тонкостенные панели; клеевые соединения вместо кронштейнов | Локально: снятие массы с носовых обтекателей смещает ЦТ назад, с хвостовых — вперёд | Потеря жёсткости → рост вибраций → трещины по кромкам и в зонах креплений |
| Кронштейны и узлы навески | Дублирование точек крепления, увеличенные припуски, «универсальные» кронштейны | Унификация; расчёт реальных нагрузок; исключение дублирования; облегчённые узлы | Изменение распределения массы по длине фюзеляжа; критично при навеске тяжёлых агрегатов | Перераспределение нагрузок; нерасчётные изгибающие моменты |
| Шасси (стойки, траверсы, узлы крепления) | Завышенные запасы прочности из‑за неопределённости посадочных нагрузок | Уточнение расчётных случаев; высокопрочные стали и титан; оптимизация геометрии | Сильное влияние: шасси — один из самых тяжёлых узлов; смещение массы напрямую меняет центровку | Рост пиковых нагрузок при посадке; ускоренная выработка ресурса узлов и крепежа |
| Топливная система (баки, магистрали) | Избыточные толщины стенок, дублирующие магистрали, массивные крепления | Оптимизация толщин; современные герметики и композиты; сокращение длины магистралей | Критично: влияет на диапазон эксплуатационных центровок и ограничения по заправке | Пульсации давления; ускоренная коррозия и усталость сварных швов; риск утечек |
| Система управления (тяги, качалки, кронштейны) | Дублирование тяг, массивные качалки «на случай поломки», увеличенные припуски | Тросовая/электродистанционная система (где допустимо); оптимизация сечений; лёгкие сплавы и композиты | Локально влияет на продольную и поперечную центровку; особенно критично при переносе агрегатов | Повышенные люфты и износ шарниров; рост трения и усилий; риск заклинивания |
Эта таблица — не страшилка, а чек‑лист. Её стоит держать перед глазами при любом облегчении: каждый килограмм нужно снимать осознанно, параллельно проверяя напряжения, вибрации, усталостные циклы и влияние на центровку.
Как снимают «лишние тонны»: системный подход на примере Ил‑112В
Проблемы с недостаточной грузоподъёмностью военно-транспортного самолёта Ил‑112В из-за слишком тяжёлой конструкции решены, заявил журналистам РИА «Новости» на Тюменском нефтегазовом форуме вице-премьер Юрий Борисов.
«Вы в курсе, наверное, что первые разработки самолёта не соответствовали требованиям техзадания по грузоподъёмности. Он должен был возить не менее пяти тонн, но не мог, поскольку был перетяжелён. ОАК развернули дополнительные работы, благодаря чему добились соответствия требованиям заказчика», – сказал он. Ранее Борисов заявлял, что на борьбу с перевесом ушло три года и перевес должен быть ликвидирован на третьем опытном образце самолёта.
– И как можете прокомментировать разговоры, что Минобороны отказалось от самолёта в связи с несоответствием характеристик утверждённому ТЗ?
В этом году был поднят серьёзный вопрос, что самолёт не соответствует тактико-техническому заданию – в частности, перевозки пяти тонн на дальность 1200 километров на аэродром третьего класса. Третий класс – это достаточно короткие полосы 1500–1800 метров. Да, мы перетяжелили самолёт. Тут есть объективные причины – в авиационной промышленности прошла смена поколений конструкторов. Пополнение шло слабенькое, технические вузы потеряли популярность. А пришёл к нам молодой специалист, осмотрелся, подучился и отправился туда, где больше платят. Так что «Ильюшин» стал ещё и кузницей кадров. Как говорил сам Сергей Владимирович Ильюшин, самая трудная задача – создание коллектива и его сохранение. В настоящего специалиста «молодой» превращается через пять лет. Таковых маловато, но мы стараемся воспитывать новых сотрудников в ильюшинском духе, чтобы люди въехали в работу, и, самое главное, удержать их на фирме. И зарплата играет свою роль. Не секрет, что в 2010 году, когда остановили работы по самолёту Ил-112, у нас пять отделов встали и перешли на «Иркут» – там платили почти втрое больше. Во многом поэтому упустили проблему веса. Этот вопрос рассматривали и с военными, и на уровне профильного вице-премьера Правительства России. Утвердили комплексный план по снижению массы самолёта.
– А он не развалится?
- Нет, конечно (смеётся). Меняем вторичные конструкции, которые на прочность не влияют, делаем перекомпоновку, внедряем композиционные материалы. Силовую конструкцию не трогаем. И выполняем все три основных параметра – дальность, грузоподъёмность и категория аэродрома. Только самая первая машина, «единица», останется в повышенной весовой категории.
Читать также по теме:
- Интервью Главного конструктора Николая Таликова
- Ил-112В — последние новости и краткая история создания
- Последний из могикан – к 80-летию Николая Таликова
Снимать перетяжеление «на глаз» нельзя: это не экономия, а риск. На Ил‑112В проблему решали системно:
- Пересчёт силовых элементов. Убирали металл только там, где расчёты показывали достаточный запас прочности.
- Замена материалов. Переходили на более лёгкие и прочные сплавы и композиты, не теряя жёсткости.
- Облегчение несиловых агрегатов. Капоты, обтекатели, люки — по этим элементам шли отдельной программой.
- Жёсткий весовой контроль. Каждый агрегат взвешивали, отклонения разбирали и устраняли. Это тот самый подход, который ты знаешь по приёмке: если не контролировать массу, она сама себя не удержит.
- Параллельный расчёт центровки. Любое изменение массы подтверждали натурными взвешиваниями и расчётами, чтобы не выйти за пределы сертификационного диапазона.
И самое важное: все эти меры принимали не в одиночку, а под контролем опытных специалистов. Именно наставник видит, где можно снять металл, а где ни миллиметра трогать нельзя.

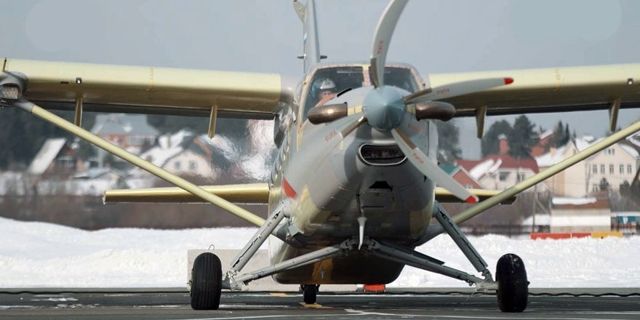

ЛМС‑901 “Байкал”: как типовые ошибки проявляются на лёгком самолёте
На примере ЛМС‑901 «Байкал» видно, что ошибки молодых конструкторов не зависят от размера машины: на лёгком 9‑местном самолёте они бьют даже сильнее. Из‑за меньшего запаса по массе и центровке каждый лишний килограмм сразу сужает эксплуатационные возможности. «Сейчас самолёт будет передан для проведения наземных испытаний кабельно-бортовой сети, в том числе сертификационных испытаний, прохождения наземных частотных испытаний и далее передан для проведения предварительных и сертификационных лётных испытаний», – добавил Александр Силин.
Читать также по теме:
Типичная картина: в ранних проработках закладывали избыточные подкрепления в обшивке и силовых шпангоутах «на случай жёсткой посадки» и завышали сечения кронштейнов навески агрегатов «для надёжности». В итоге даже небольшие перестраховки по отдельным узлам быстро складываются в ощутимый перерасход массы — и это напрямую влияет на центровку, которая у лёгких однодвигательных самолётов должна держаться в очень узком диапазоне.
Читать также по теме:
- Проблемному российскому ЛМС-901«Байкал»,сменили конструктора
- Возникшие проблемы с самолетом «Байкал»(ЛМС-901)
Цифра не отменяет опыт: как не потерять компетенции в цифровом проектировании
Сегодня проектирование ведётся в цифре: CAD‑системы, CAE‑расчёты, цифровые двойники. Это ускоряет работу и повышает точность. Но цифра не заменяет инженерного опыта — она лишь даёт инструмент, которым надо уметь пользоваться. Молодой специалист, работая в CAD, может быстро «нарисовать» узел, но без понимания реальных нагрузок, вибраций и усталостных циклов он рискует либо снова заложить избыточный металл, либо, наоборот, срезать слишком много. И тогда «экономия» оборачивается трещинами, люфтами и отказами в эксплуатации. Поэтому главная задача КБ‑школы — не просто научить работать в программе, а научить видеть последствия каждого решения: как оно влияет на массу, центровку, ресурс и безопасность. И это невозможно без наставничества и практики: участия в сборке, доводке, испытаниях и приёмке. Твой опыт заводских регулировок и полётов с экипажем как раз об этом: теория важна, но только практика показывает, где узел действительно работает на пределе, а где запас уже избыточен.
Заключение и выводы
Путь к «народному» самолёту малой авиации действительно долгий. И он строится не на красивых рендерах, а на грамотной инженерной работе, где каждый килограмм имеет значение, а каждое облегчение должно быть подтверждено расчётом и испытаниями. Вот главные выводы, которые стоит держать в голове и молодым конструкторам, и всем, кто участвует в жизненном цикле авиатехники:
- Перестраховка на этапе эскиза — это скрытый перерасход массы. Лишние миллиметры и дублирующие крепления по всем узлам складываются в тонны, которые потом приходится снимать пересчётами и заменой материалов — и это всегда дороже и дольше, чем сразу считать по реальным нагрузкам.
- Облегчать можно только по расчёту и подтверждению. Если срезать массу без анализа напряжений, вибраций и усталостных циклов, узел не дотянет до заданного ресурса, а «экономия» обернётся трещинами, люфтами и отказами.
- Центровка — не отдельный параметр, а следствие каждой работы с массой. Любое облегчение или замена материала меняют положение центра тяжести; поэтому весовой контроль и расчёт центровок должны идти параллельно с доводкой узлов.
- Опыт в авиаконструкции не ускоряется — его зарабатывают на реальных доработках. 3–5 лет под надзором опытного наставника нужны именно для того, чтобы научиться отличать реальный риск от мнимого и не приносить в проект ни «лишние тонны», ни «хрупкие облегчения».
Флаг молодым специалистам в руки — пусть проектируют в цифре, осваивают современные инструменты и учатся на лучших примерах. Но чтобы не потерять, а преумножить компетенции, им нужны сильные КБ‑школы и наставники, которые покажут: в авиации поговорка «семь раз отмерь, один раз отрежь» — это про ресурс, центровку и безопасность, а не про аккуратность.
