От расчётов и продувок — к решению конструктора
Раньше облик самолёта рождался в серии компромиссов «на глазок»: конструктор опирался на опыт и интуицию, а риски закрывали избыточными запасами массы и прочности. Сегодня проектирование стало предсказуемым: облик перспективного самолёта формируют в цикле «расчёт — эксперимент — верификация — компромисс».
Ключевым узлом этого цикла в России выступает ЦАГИ: именно здесь на ранних стадиях отрабатывают аэродинамические компоновки и выдают верифицированные рекомендации, на которые конструктор опирается при принятии решений.
Такой подход позволяет выявлять узкие места ещё до передачи проекта в КБ — и не тратить ресурсы на заведомо проигрышные направления. Для авиапрома это критично: цена ошибки на поздних стадиях слишком высока. Ниже разберём, как устроен этот цикл, кто за что отвечает, и что именно получает конструктор, чтобы двигаться дальше без привлечения большой команды к созданию опытного образца.
Эта статья объясняет общий подход к проектированию, на который опираются все остальные материалы цикла: от истории ОКБ до перспективных проектов и системы мониторинга:
Этап 1. Расчёт: многодисциплинарная оптимизация в ЦАГИ
На этом этапе в системе «Архитектор» (ЦАГИ) прорабатывают десятки компоновок под заданные требования (например, 200–250 пассажиров, дальность свыше 8000 км). Особенность подхода — одновременный учёт аэродинамики, массы, прочности, технологичности и экономики.
Вместо «лучшего по одному параметру» система выдаёт набор Парето‑оптимальных вариантов с диапазонами и вероятностями: например, «аэродинамическое качество 17,2–18,1 при вероятности 90%», «масса крыла 11 500–12 500 кг». Это сразу показывает, насколько компоновка устойчива к реальным отклонениям (разброс материалов, допуски производства, нюансы эксплуатации).
От цифровой модели к физической: как это работает
- Многодисциплинарная оптимизация (ЦАГИ, система «Архитектор»). Конструктор задаёт целевые параметры (пассажировместимость 200–250, дальность 8000+ км, топливная эффективность, ограничения по шуму и т. п.). Система одновременно считает аэродинамику, массу, прочность, технологичность и экономику. На выходе получается не «один лучший вариант», а набор Парето‑оптимальных решений с доверительными интервалами — то есть с оценкой неопределённостей (разброс массы, отклонения в производстве, разброс характеристик материалов).
- Формирование облика тематической модели. Из рекомендованных вариантов выбирают 2–3 наиболее перспективных компоновки. Для них проектируют масштабные модели: типовой фюзеляж круглого сечения плюс разные крылья (например, стреловидность 30° и чуть выше — под крейсерские числа М 0,83–0,85).
- Экспериментальная валидация в аэродинамической трубе. Модели продувают, снимают поля давлений, коэффициенты подъёмной силы и сопротивления, определяют границы устойчивости и зоны отрыва потока. Эти данные используют для калибровки расчётных моделей: если расчёт и эксперимент расходятся, модель «дообучают» — повышают точность прогнозов для режимов, где эксперимент затруднён.
- Обратная связь и финальные рекомендации. По итогам продувок ЦАГИ формирует отчёт: какие компоновки устойчивы, какие дают выигрыш в аэродинамическом качестве, где проявляются узкие места (помпаж, рост сопротивления, проблемы с центровкой). Эти рекомендации становятся основанием для выбора финального облика и для постановки задач смежникам (ОДК, НИИД, поставщики материалов).
- Решение конструктора. Имея верифицированные данные и диапазоны неопределённостей, конструктор принимает решение не «на глаз», а по измеримым критериям: запас по прочности, вероятность попадания в ТЗ, стоимость лётного часа, технологичность. Это снижает риски на поздних стадиях и экономит ресурсы.
Практические эффекты для проекта (измеримые показатели)
С учётом акцента на измеримых результатах, вот что даёт эта концепция на практике:
- Сокращение числа итераций. Вместо 10–15 вариантов, проверяемых месяцами, конструктор рассматривает 3–5 верифицированных вариантов за несколько недель.
- Снижение рисков на испытаниях и в эксплуатации. Конфликты между аэродинамикой, массой и прочностью выявляют на стадии формирования облика, а не на этапе статических испытаний или лётной отработки.
- Прозрачность компромиссов. Вместо «чуть тяжелее, зато летает дальше» — конкретные цифры: «прирост массы 3% даёт прирост дальности 5% при сохранении запасов прочности не ниже 1,5».
- Экономическая целесообразность. Ранний отказ от заведомо проигрышных компоновок экономит сотни человеко‑часов и десятки миллионов рублей на последующих этапах.
Таблица 1. Что даёт многодисциплинарная оптимизация на этапе расчёта
| Параметр | Что считают одновременно | Практический эффект для проекта |
|---|---|---|
| Аэродинамика | Cx, Cy, поля давлений, границы устойчивости | Понимание, где компоновка «упирается» в физику |
| Масса и центровка | Весовая отдача, распределение масс, допуски | Оценка, попадает ли компоновка в ТЗ по массе |
| Прочность и ресурс | Напряжения, коэффициенты запаса, сценарии нагружения | Раннее выявление слабых мест силовой схемы |
| Технологичность | Возможность сборки, допуски, стыки | Исключение «красивых, но нереализуемых» решений |
| Экономика | Стоимость материалов, трудоёмкость, стоимость лётного часа | Баланс «эффективность vs реализуемость» |
Результат этапа: конструктор получает не одну «идеальную» цифру, а набор сбалансированных вариантов с измеримыми рисками и диапазонами характеристик.

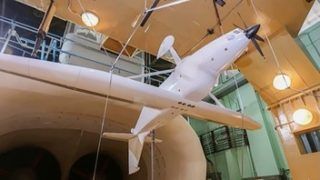

Этап 2. Эксперимент: продувки моделей в аэродинамической трубе
Из рекомендованных вариантов выбирают 2–3 наиболее перспективных и изготавливают для них масштабные модели. Например, тематическую модель с типовым фюзеляжем круглого сечения и разными крыльями (стреловидность 30° и чуть выше).
Модели продувают в аэродинамических трубах ЦАГИ, снимая реальные поля давлений, коэффициенты подъёмной силы и сопротивления, границы устойчивости и зоны отрыва потока. Эти данные — не иллюстрация, а измеримые метрики, по которым оценивают соответствие расчётной модели физике.
Как сегодня изготавливают модели — и чем это отличается от прошлого:
Ручное изготовление моделей — это уже не основной путь. Сегодня используют цифровые производственные цепочки:
- CAD → CAM → производство. Модель проектируют в CAD, затем автоматически генерируют управляющие программы для станков (CAM). Дальше — фрезеровка из пенопласта/пластика или 3D‑печать (в зависимости от масштаба и требований к точности).
- Точность и повторяемость. Ручные методы неизбежно давали разброс геометрии между экземплярами. Сейчас отклонения измеряются в долях миллиметра, что критично для корректного переноса результатов продувок на реальный самолёт.
- Скорость. Изготовление одной модели, которое раньше занимало недели (ручное выклеивание, шлифовка, подгонка), сегодня укладывается в дни. Это позволяет быстрее проверять больше вариантов и сокращать число итераций.
- Интеграция с экспериментом. На модели заранее закладывают места под датчики, тензодатчики, дренажные отверстия — всё это проектируется в CAD и делается точно по программе, без «подгонки на месте».
Таким образом, современный подход закрывает разрыв между «цифрой» и «трубой»: расчётные модели калибруют по экспериментальным данным, а сами модели делают быстро, точно и воспроизводимо.
Этап 3. Верификация: сопоставление расчёта и эксперимента
Ключевой шаг — сопоставить расчёт с экспериментом. Если результаты расходятся, расчётную модель «дообучают»: корректируют коэффициенты, уточняют граничные условия, учитывают технологические допуски.
Только когда расчёт стабильно совпадает с продувкой в характерных режимах (в том числе на крейсерских числах М 0,83–0,85), компоновку считают верифицированной. ЦАГИ формирует отчёт: какие компоновки устойчивы, какие дают выигрыш в аэродинамическом качестве, где проявляются узкие места (рост сопротивления, проблемы с центровкой, границы помпажа).
Перенос верификации характеристик на ранние этапы проектирования напрямую снижает риски и стоимость жизненного цикла АТ: узкие места выявляют не на лётных испытаниях, а на продувках и многодисциплинарной оптимизации. Это сокращает число доработок, уменьшает сроки доводки и снижает стоимость лётного часа.
Таблица 2. Верификация: что сравнивают и какие выводы делают
| Сравниваемые данные | Критерий совпадения | Вывод для конструктора |
|---|---|---|
| Cx/Cy расчёт vs эксперимент | Отклонение ≤ 5% | Компоновка подтверждена |
| Поля давлений | Качественная и количественная сходимость | Доверие к расчётной модели растёт |
| Границы устойчивости и отрыва | Совпадение критических режимов | Можно использовать модель для прогноза |
| Зоны отрыва и вихреобразования | Соответствие картины течения | Понимание, где нужны доработки |
Результат этапа: верифицированная расчётная модель и подтверждённые характеристики компоновки. Конструктор получает не абстрактную рекомендацию, а обоснованный выбор.
Этап 4. Компромисс: решение конструктора в КБ
На этом этапе конструктор не ищет, «полетит ли», а решает, «как лучше реализовать то, что точно полетит». Имея на руках диапазоны и вероятности, он выбирает финальную компоновку по измеримым критериям:
- запас по прочности не ниже заданного;
- вероятность попадания в ТЗ по дальности;
- топливная эффективность и стоимость лётного часа;
- технологичность и трудоёмкость.
Формулировки вроде «вроде сработает» здесь не работают: вместо догадок — конкретные цифры и диапазоны.
Как конструктор использует данные без привлечения большой команды к опытному образцу
- Выбирает финальную компоновку на основе верифицированных критериев.
- Проектирует узлы и агрегаты в CAD, опираясь на подтверждённые диапазоны нагрузок и аэродинамических полей.
- Ставит задачи смежникам (ОДК, НИИД, поставщики) с верифицированными входными данными: не «попробуйте сделать», а «нужно обеспечить X при нагрузках Y в режимах Z».
- Запускает локальные цифровые проверки (CFD на мелкой сетке, МКЭ отдельных узлов) силами 1–2 расчётчиков внутри КБ.
- Формирует требования к испытаниям опытного образца: не «проверить всё подряд», а подтвердить критические режимы и узкие места, выявленные на ранних этапах.
Таким образом, опытный образец становится не полигоном для поиска истины, а инструментом подтверждения уже просчитанных рисков — это сильно сокращает объём работ и стоимость.
Распределение ролей: ЦАГИ vs КБ
Таблица 3. Распределение ролей по циклу проектирования
| Этап | Кто отвечает | Основные действия | Результат для конструктора |
|---|---|---|---|
| Расчёт | ЦАГИ | Многодисциплинарная оптимизация в «Архитекторе» | Набор Парето‑оптимальных вариантов с диапазонами |
| Эксперимент | ЦАГИ | Продувки моделей, снятие измеримых метрик | Подтверждённые данные по аэродинамике и устойчивости |
| Верификация | ЦАГИ + КБ | Сопоставление расчёта и эксперимента, «дообучение» моделей | Верифицированная модель и подтверждённые характеристики |
| Компромисс | КБ (конструктор) | Выбор финального варианта, постановка задач смежникам, проектирование узлов | Окончательная компоновка, требования к агрегатам, план испытаний |
Практические примеры (для инженерной аудитории)
Пример 1. МС‑21: как верифицированные данные ускоряют доводку крыла.
При проектировании крыла МС‑21 важную роль сыграли продувки масштабных моделей и последующая верификация расчётных моделей по данным эксперимента. Это позволило заранее выявить зоны отрыва потока на больших углах атаки и скорректировать механизацию. Конструктор получил не абстрактные рекомендации, а конкретные диапазоны коэффициентов подъёмной силы и сопротивления с доверительными интервалами — и смог выбрать вариант механизации, который гарантированно обеспечивает требуемые характеристики на посадке. В результате этап доводки крыла в натурных испытаниях сократился: опытный самолёт сразу летел в ожидаемых режимах, а не «искал» их в полётах.
Пример 2. ЛМС‑901 «Байкал»: цена решений без верификации.
Проект ЛМС‑901 неоднократно сталкивался с тем, что ранние компоновочные решения, принятые без полноценной многодисциплинарной оценки и валидации, на этапе детального проектирования и испытаний давали «сюрпризы» по массе, центровке и устойчивости. В таких случаях конструктор вынужденно возвращался к началу: пересматривал стреловидность, схему шасси, компоновку топливных баков. Каждый такой возврат — это месяцы работы и перерасход бюджета.
Если бы на раннем этапе применялся цикл «расчёт — эксперимент — верификация», узкие места (например, рост массы при заданной прочности или смещение центровки из‑за компоновки) можно было бы выявить ещё до выпуска РКД.
Это хороший аргумент для статьи о системе мониторинга и измеримых критериях: если на ранних этапах нет верифицированных метрик, то любые «мониторинги» на поздних этапах лишь фиксируют уже случившиеся отклонения, а не предотвращают их.
Заключение и выводы
Современный цикл «расчёт — эксперимент — верификация — компромисс» переводит проектирование из режима «пробуем и смотрим» в режим «считаем, проверяем, выбираем». ЦАГИ закрывает первые два этапа, давая не красивые картинки, а верифицированные диапазоны характеристик и подсвечивая узкие места ещё до передачи проекта в КБ. На этапе верификации данные продувок сопоставляют с расчётами, корректируют модели и подтверждают, что выбранная компоновка действительно работает в заданных режимах.
Дальше вступает конструктор: он не ищет, «полетит ли», а решает, «как лучше реализовать». Имея на руках измеримые критерии (запасы прочности, диапазоны массы, вероятности попадания в ТЗ), он выбирает финальный вариант, ставит задачи смежникам и формирует требования к испытаниям. Такой подход позволяет сократить объём работ на этапе опытного образца и не распылять ресурсы на заведомо проигрышные направления.
Для авиапрома это не просто удобство, а необходимость: чем раньше выявлены риски, тем дешевле и надёжнее итоговый результат. И главное — решение принимается не по принципу «вроде сработает», а на базе измеримых критериев и подтверждённых данных.
