Энтальпийный рекуператор |

Рекуперация с применением энтальпийных рекуператоров на сегодняшний день является самой перспективной технологией, ее уже начали осваивать подробнее: DAIKIN, ZEHNDER и Mitsubishi. Однако, к сожалению, множество технических и экономических проблем не позволяют сделать рекуперацию такой же доступной, как обычная приточная вентиляция.

Устройство и принцип работы

Приточно-вытяжные установки с рекуперацией тепла и влаги подробнее: ZENIT HECO компании TURKOVспособны обеспечивать стабильную рекуперацию без конденсата и преднагрева с КПД 85% в условиях до -35°C. Установки ZENIT HECO оснащены трехступенчатым энтальпийным рекуператором. Секрет морозоустойчивости установок – не только в энтальпийных рекуператорах, но и в многоступенчатой рекуперации. Сочетание двух технологий позволило монтировать оборудование в любом положении, и обеспечивает стабильную работу установок даже в условиях Сибири.

Корпус из вспененного полипропилена:

Легкий корпус.
Компактные размеры.
Универсальное исполнение.
Стойкий к повреждениям.
Высокая герметичность.
Нет мостиков холода.
Низкий уровень шума.

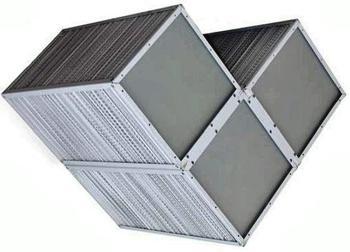

Трехступенчатый энтальпийный рекуператор:

Тепловой
КПД 85%.
Возврат влаги.
работа до -35 С.
Без конденсата.
Без дренажа

Нагреватель из позисторной керамики:

Низкая рабочая температура.
Не окисляется.
Не образует запахов гари.
Свойства саморегулирования.
Пожарная безопасность.
Длительный срок службы.
Высокая надежность.

Полимерная мембрана:

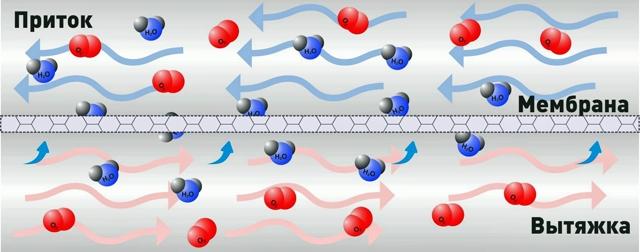

Рабочая область рекуператора выполнена из полимерной мембраны. Мембрана пропускает молекулы водяного пара из вытяжного воздуха(влажного) в приточный (сухой). Смешения приточного и вытяжного потоков не происходит, так как влага проходит через мембрану по средствам диффузии из-за разницы концентрации водяного пара с двух сторон мембраны. Размеры ячеек мембраны таковы, что пройти через неё может только водяной пар, для пыли, загрязняющих веществ, капель воды, бактерий, вирусов и запахов мембрана является непреодолимой преградой.

Энтальпийный рекуператор предназначен для утилизации тепла и влаги от отработанного воздуха приточному. Вместе с переносом влаги также переносится часть не явного тепла из вытяжного воздуха приточному, тем самым увеличивается энтальпийный КПД рекуператора. Рабочая область выполнена из полимерной мембраны, которая пропускает молекулы воды из вытяжного (увлажнённого) воздуха и передает приточному (сухому).

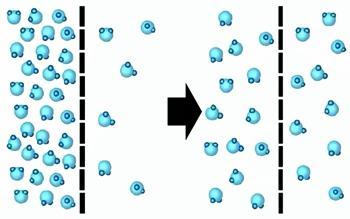

Смешивания вытяжного и приточного потоков в рекуператоре не происходит, так как влага пропускается через мембрану посредством диффузии. Пластина рекуператора обладает свойством губки, которое позволяет рекуператору впитывать определённый объём влаги без выпада конденсата на поверхности пластин рекуператора.

Все установки серии ZENIT HECO оснащены автоматикой и пультом управления. Автоматика полностью настроена и подключена ко всем исполнительным механизмам установки.

Контроллер Monocontroller V.2, используемый в ZENIT HECO – собственная разработка компании TURKOV. За его основу был взят контроллер, который участвовал в научных экспериментах МГУ им. Ломоносова на космической станции «МИР». Устройство предназначено для управления вентиляционным оборудованием.

Автоматика легко интегрируется к «умному дому» по протоколу MODBUS через 485 интерфейс.

«Умный дом» подключается к пульту управления через порт RS485 по протоколу ModBus. Распространенность протокола позволяет интегрировать оборудование в любую систему умного дома, включая KNX.
К приточно-вытяжным установкам опционально подключается секция охлаждения COOL-HECO, причем секцию конденсатора от компрессорно-конденсаторного блока (ККБ) возможно установить на вытяжном каналеприточно-вытяжной установки, это позволяет компрессорную часть ККБ смонтировать внутри помещения там же, где установлена приточно-вытяжная установка. Такое решение позволяет уйти от использования наружных блоков кондиционера.

Приточные установки с энтальпийным рекуператором позволяют существенно экономить энергию. Ниже приведены данные по возврату тепла:

На сегодняшний день компания TURKOV ведет разработку нового типа рекуператора, который позволит увеличить технические характеристики как рекуператора, так и производимого оборудования. Гарантия на рекуператоры, производимые компанией, составляет 7 лет.

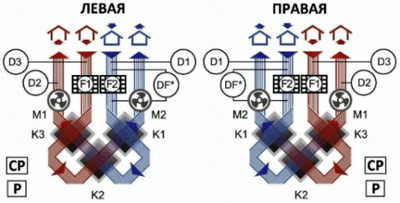

Функциональная схема:

СР – встроенный Monocontroller Turkov v.2
P – настенный пульт управления
М1 – приточный вентилятор
М2 – вытяжной вентилятор
D1 – датчик температуры уличного воздуха
D2 – датчик температуры приточного воздуха
D3 – датчик температуры вытяжного воздуха*
DF – датчик загрязнения фильтра*
К1, К2, K3 – энтальпийный рекуператор
F1 – воздушный фильтр вытяжного воздуха
F2 – воздушный фильтр приточного воздуха
* комплектуется по специальному заказу
