Новые многозональные системы кондиционирования CMV–X от компании Chigo относятся к классу Full DC-inverter и используют озонобезопасный хладагент R410A.
Новые многозональные системы кондиционирования CMV
Благодаря высокой производительности базовых блоков-модулей и разнообразию внутренних блоков сфера применения систем очень широка.
CMV-X — это продукт VRF последнего поколения CHIGOs, все компрессоры и двигатели вентиляторов имеют бесщеточный тип постоянного тока, поэтому он обладает более высокой энергоэффективностью. Компрессоры и вентиляторы систем CMV–X оснащаются только инверторными бесщеточными двигателями постоянного тока. В ротор двигателя включены мощные магниты из редкоземельных металлов, обмотка статора оптимизирована и имеет сосредоточенную конструкцию с равномерным распределением магнитного поля. Синусоидальное инверторное управление со сглаженной формой кривой обеспечивает стабильную и эффективную работу двигателей на высоких и низких частотах.
Показатели энергоэффективности EER и COP систем CMV–X выросли до 4,5 и 5,5 соответственно, показатель сезонной энергоэффективности SEER — до 7,55. В линейке наружных блоков появились модели с производительностью 20 и 22 л. с. (56,0 и 61,5 киловатта). В результате максимальная производительность системы из четырех блоков выросла до 246,0 киловатт. Комбинируя различные модули, можно получать системы производительностью от 8 до 88 л. с. (от 25,2 до 246,0 киловатт) с шагом 2 л. с.
Для CMV–X предусмотрено множество разнообразных внутренних блоков: настенных, кассетных, напольных, подпотолочных, колонных, а также канальных низкого, среднего и высокого напора. Диапазон их производительности — 0,8–20 л. с. (2,2–56,0 киловатт).
Благодаря особой конструкции трубопроводов хладагента системы подходят для больших и средних по размеру объектов.
Максимальное расстояние от наружного до внутреннего блока — 220 метров, перепад высот между ними — до 110 метров, и при этом системы стабильно и надежно работают, сохраняют высокую энергоэффективность, и безопасны для окружающей среды.
Full DС-инверторные системы CMV–X могут использоваться в разных климатических условиях. Рабочий диапазон температур наружного воздуха при охлаждении составляет от —5 до +50°C, при обогреве — от —20 до +30°C.
CMV–X находят применение в коммерческой сфере, медицинских учреждениях, школах, офисных зданиях, апартаментах и коттеджах класса «люкс», ресторанах, гостиницах, развлекательных центрах.

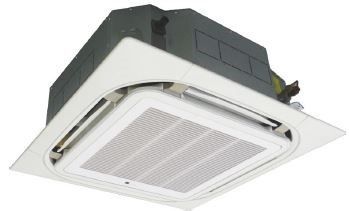

Новый кассетный блок с круговым потоком 360°
Преимущества нового кассетного блока стандартного размера с круговым потоком 360° из линейки CMV–X — ультратонкая легкая конструкция, простой и элегантный внешний вид, оптимизированный поток воздуха и низкий уровень шума.
- Дренажный насос блока может поднимать конденсат на высоту до 1200 миллиметров. Это упрощает монтаж и дает дополнительные возможности при компоновке системы.
- Конструкция декоративной панели разработана так, чтобы воздух равномерно распространялся во всех направлениях, достигая самых удаленных зон.
- Форма лопастей вентилятора обеспечивает низкий уровень шума.
- Высота корпуса кассетного блока всего 230 миллиметров, поэтому для монтажа требуется небольшое пространство за потолком.

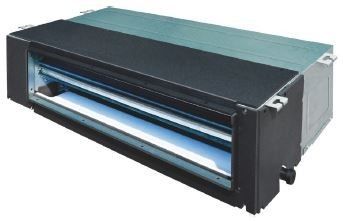

Компактный канальный низконапорный блок
Корпус нового канального низконапорного блока имеет небольшую глубину и высоту всего 210 миллиметров, поэтому для его размещения необходимо совсем немного места. Высота всех моделей серии одинакова. Если разместить в помещении несколько блоков, то легко добиться их слаженной работы и эффективного кондиционирования.
Оптимальная форма лопастей центробежного вентилятора большого диаметра, эффективная схема воздухораспределения и меры по шумоподавлению привели к тому, что уровень шума, создаваемого блоком при работе, составляет всего 24 дБ(А).

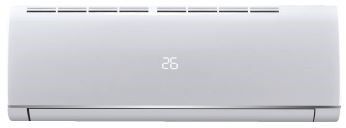

Настенный блок
Настенный блок отличают простой монтаж, комфортное распределение воздуха, очень тихая работа, элегантный внешний вид.
Многоскоростной центробежный вентилятор создает плавный поток воздуха, который может распространяться горизонтально при охлаждении и вертикально при обогреве. Требуемая температура устанавливается в помещении быстро и равномерно распределяется по всему его объему.
При монтаже можно выбрать один из трех возможных вариантов стороны подключения трубок хладагента. Воздух выходит из настенного блока под нужным пользователю углом в диапазоне 65°. Автоматическое качание заслонки гарантирует равномерное охлаждение или обогрев всего помещения.

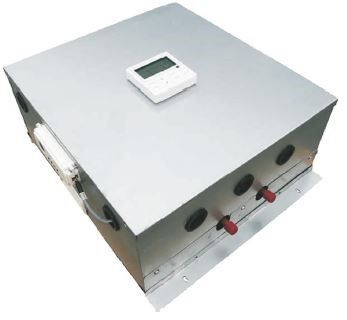

Комплект подключения к AHU (вентиляционным установкам)
Комплект подключения к AHU — это интерфейс для совместной работы наружных блоков VRF Chigo и вентиляционных установок сторонних производителей. Предусмотрено подключение как одного комплекта для теплообменников холодопроизводительностью 5, 10, 20, 30 л. с. (14,0, 28,0, 56,0 и 84,0 киловатта), так и нескольких комплектов, если требуется более высокая производительность.
Функция управления 0–10 В
Новая функция управления работой по входному сигналу с напряжением от 0 до 10 вольт дает пользователю больше возможностей. Возможно исполнение, в котором используется одно устройство BMS (система управления инженерным оборудованием здания) для регулировки температуры. Источник
