Тип чиллера: только охлаждение (НВА):
- Хладагент: фреон R407С.
- Диапазон рабочих температур окружающего воздуха от +5 до +44 °С.
- 12 модульных чиллеров производительностью от 45 до 188 кВт.
- 16 комплектов модульных чиллеров холодопроизводительностью от 204 до 1 128 кВт.
- Для исполнения со встроенным насосом допустимое содержание гликоля в смеси хладоносителя до 40%.
Особенности
- В большинстве случаев нет необходимости применения бака-накопителя за счет увеличенного количества ступеней регулирования холодопроизводительности.
- Плавное регулирование скорости вращения вентиляторов гарантирует стабильную работу чиллера, а также обеспечивает расширенный диапазон рабочей температуры окружающего воздуха за счет снижения его нижней границы до +5 °С.
- Дополнительная комплектация выносной панелью управления с возможностью дистанционного изменения его параметров и режимов работы. Полный доступ и отображение всех меню контроллера.
- Пониженный уровень шума.
- Защита от замерзания испарителя при помощи установленного реле протока.
- Комплектация резиновыми виброопорами.
- Выбор режима эксплуатации: по температуре входящего или по температуре выходящего хладоносителя.
- Увеличение задаваемого температурного диапазона точки уставки при содержании гликоля в смеси хладоносителя.
- Стабильная работа компонентов холодильного контура во всех режимах эксплуатации, а также равномерная наработка компрессоров и насосов за счет специально разработанного алгоритма управления водоохлаждающей машиной.
- Возможность объединения до шести модулей в один комплект, а также возможность сборки комплекта из модулей меньшей холодопроизводительности.
- Высокая эксплуатационная надежность.
- Возможность подключения к системе диспетчеризации зданий.

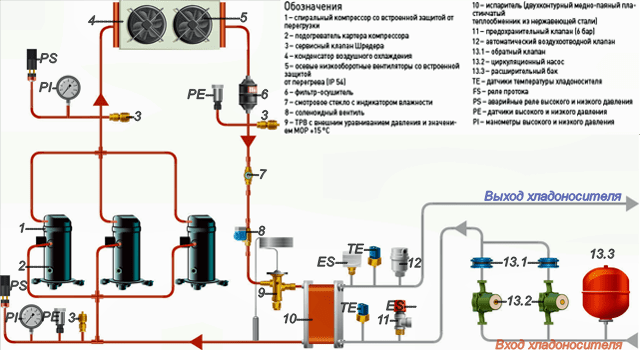

Принципиальная схема холодильного и гидравлического контуров
Преимущества использования комплектов модульных чиллеров
Высокая эксплуатационная надёжность
- Непрерывный контроль параметров работы каждого модуля, а также стабильная работа компонентов холодильного контура во всех режимах эксплуатации.
- Равномерная наработка компрессоров, насосов и модулей за счет специально разработанного алгоритма управления водоохлаждающей машиной.
- Сохранение работоспособности системы при выходе из строя одного из модулей — безостановочная работа.
- Подключение любого свободного модуля при выходе из строя одного из работающих.
- Возможность проведения профилактических работ отдельных модулей.
- Возможность резервирования за счет установки лишь одного дополнительного модуля.
- Защита от замерзания испарителя при помощи установленного реле протока.
Эффективность и снижение эксплуатационных затрат
- Увеличенное число ступеней холодопроизводительности — регулирование включением и выключением компрессоров, а также плавное регулирование скорости вращения осевых вентиляторов каждого модуля в отдельности.
- Стабильная работа системы и точное поддержание параметров воды при различных нагрузках.
- Экономия электроэнергии при работе на частичных нагрузках.
- Увеличение диапазона рабочей температуры уличного воздуха от +5 до +44 °С при обеспечении стабильной работы чиллера.
- Выбор режима работы: по температуре входящего или по температуре выходящего хладоносителя.
- Увеличение задаваемого температурного диапазона при содержании гликоля в смеси хладоносителя.
- Отсутствие необходимости в установке аккумулирующего бака.
- Возможность оснащения всего комплекта как встроенными насосами в каждый модуль, так и отдельным гидромодулем.
- Легкое масштабирование системы: при необходимости увеличения холодо- производительности комплекта возможно установить дополнительный модуль, который легко встроить в работу всей системы.
- Возможность подключения к системе диспетчеризации зданий (BMS) по стандартам: Ethernet, BACnet/IP, LonWorks, RS 485.
- Низкий уровень шума.
Удобство логистики и монтажа
- Возможность гибкого распределения нагрузки в случае размещения на кровле здания.
- Удобство транспортировки до объекта, погрузочных и разгрузочных работ в отличие от крупногабаритных моноблочных чиллеров, имеющих весьма большой вес (особенно при условии монтажа на высокой площадке).
- Простота соединений между блоками.
С выносным конденсатором:
Гидравлическое соединение модулей
Характеристики модульных чиллеров НВА холодопроизводительностью от 45 до 1128 кВт
Применение с использованием резервного модуля
- Система комплектов модульных чиллеров позволяет осуществлять полное резервирование системы за счет установки всего лишь одного дополнительного модуля, обеспечивая при этом безостановочную работу системы. Например, при установке в систему из двух модулей дополнительно третьего блока Вы получаете 50% экономию при 100% резервировании.
- Инновационное программное обеспечение собственной разработки позволяет подключить любой свободный модуль при выходе из строя одного из работающих, при этом гидравлическая система требует дополнительной установки лишь обратного клапана для каждого блока.
