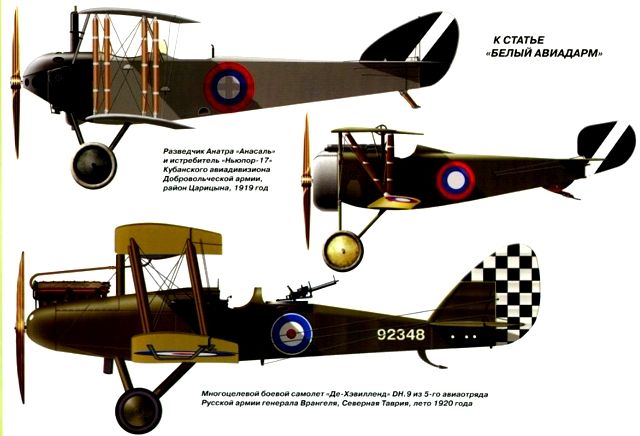

На заре авиации летчики мало «заморачивались» скрытностью своих боевых машин. Более того, нередко они старались сделать их ярче и заметнее – история «Красного барона» Рихтгофена тому подтверждение. Но повышение могущества противовоздушной обороны убрало лишнюю спесь, и внешний вид самолетов стал гораздо скромнее.
Сегодня вертолеты и штурмовики, работающие на малых высотах, обычно имеют светлое «брюшко» и темную «спинку». Для более высотных летательных аппаратов это не имеет особого смысла, поэтому они, как правило, серые или серо-голубые.
Звуковой и видимый диапазон
Можно ли сделать объект невидимым для человеческого глаза? Определенные подвижки в этом направлении есть. Связаны они с успехами в создании метаматериалов – сложных молекулярных структур, обладающих очень интересными свойствами. Некоторые из них имеют отрицательный показатель преломления света – он как бы обтекает трехмерный объект, покрытый таким материалом, и заставляет наблюдателя видеть то, что находится позади него. Плащ из подобной ткани сможет сделать человека невидимым не только оптической, но и в инфракрасной части спектра. Причем для его «работы» не нужны источники питания, зеркала, лампы или сложные электронные устройства.

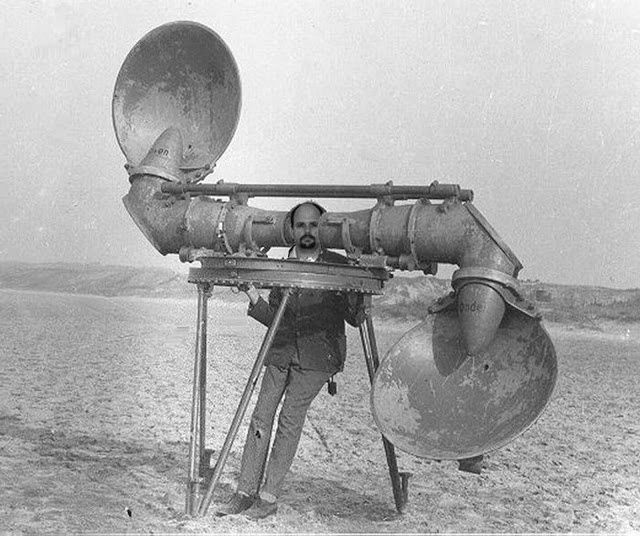

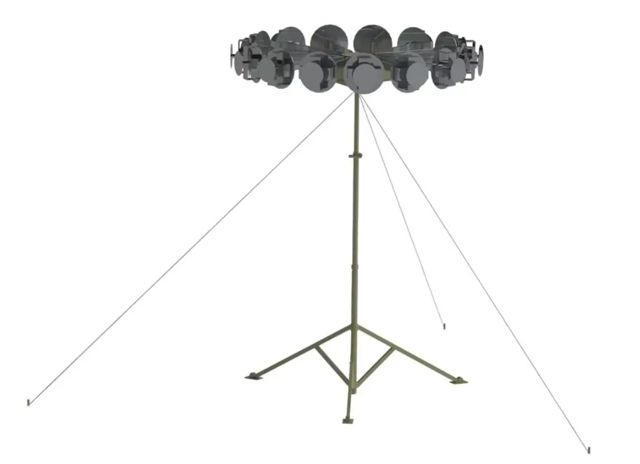

Долгое время, примерно до середины Второй мировой войны, главным способом обнаружения самолетов была акустическая пеленгация. Шум работы авиадвигателя засекали с помощью специальных звуковых локаторов разной величины и конструкции. Некоторые из них имели циклопические размеры. Акустическая пеленгация канула в Лету после появления реактивных самолетов. Они не были тише предшественников – просто значительно выросла их скорость. Сверхзвуковой самолет вы быстрее увидите, чем услышите, но даже если он движется на дозвуковой скорости, времени на реакцию остается совсем мало.
Реактивная авиация
Холодно, теплее, горячо…
Авиационный двигатель не только шумит, но еще и здорово нагревается во время работы. А значит, излучает инфракрасные волны. Это было «головной болью» еще в эпоху поршневых самолетов – раскаленные патрубки и горячие выхлопы из них существенно демаскировали самолеты ночью. Реактивная силовая установка испускает еще больше инфракрасного излучения.
Тепловой след представляет серьезную проблему, ибо на него наводятся значительное количество современных ракет типа «земля-воздух» или «воздух-воздух». Существует несколько способов противодействия данной угрозе:
- экранирование или изменение формы сопел;
- отстрел тепловых ловушек;
- постановка активных помех.

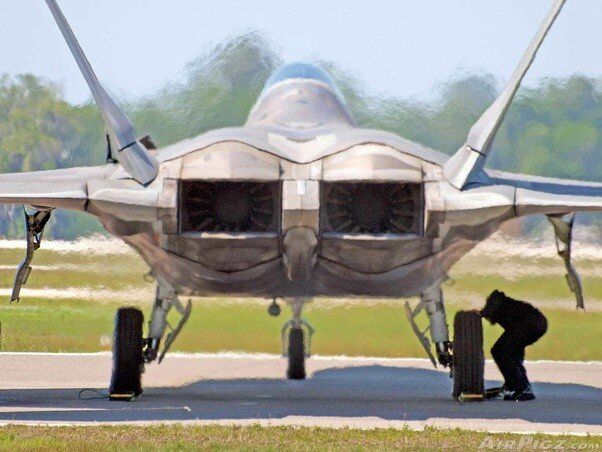

На боевые вертолеты ставят экранно-выхлопные устройства (ЭВУ), в которых происходит смешивание горячих выхлопных газов с холодным воздухом. Благодаря этому заметность двигателя в инфракрасном диапазоне снижается. По понятным причинам на реактивный самолет нельзя поставить подобное приспособление, и здесь применяют другие методы: экранируют сопло с помощью корпуса или делают его прямоугольным. Последнее решение негативно сказывается на эффективности двигателя, зато реактивная струя прямоугольной формы быстрее рассеивается.
Любая плоская поверхность, находящаяся под прямым углом к лучу радара, отразит сигнал обратно. Это касается не только элементов планера самолета, но и лопастей винтов или лопаток турбин. И если с лопастями турбовинтовых самолетов и вертолетов ничего поделать нельзя, то уменьшить видимость лопаток компрессора вполне реально.

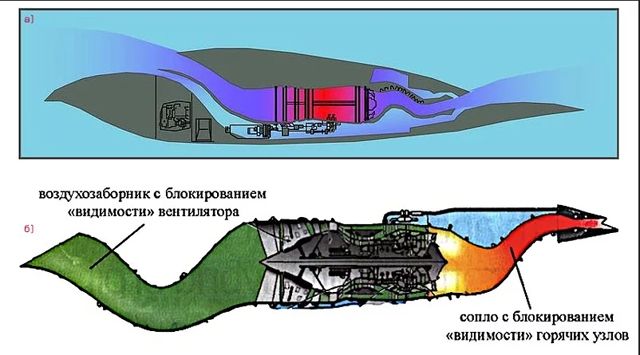

Типичным решением этой проблемы является использование S-образных воздуховодов. Их изогнутая форма закрывает двигатель и существенно снижает общую заметность самолета. Правда, при этом падает эффективность работы силовой установки. Сложнее уменьшить радиолокационную заметность самолетов сзади: кривое или очень длинное сопло вообще не сочетается с нормальной работой двигателя. Ситуацию спасает только тот факт, что у большинства боевых самолетов лопатки турбины прикрыты сзади форсажной камерой, которая несколько уменьшает их радиозаметность.
Выпуклые поверхности прекрасно отражают луч радара, причем, в отличие от плоскостей, делают это с любых направлений. Типичным примером такой поверхности является передняя кромка крыла. Решение данной проблемы – это использование прямых угловатых конструкций со скошенными краями и законцовками. Они уменьшают заметность самолета или вертолета, правда, при этом страдают аэродинамические качества.

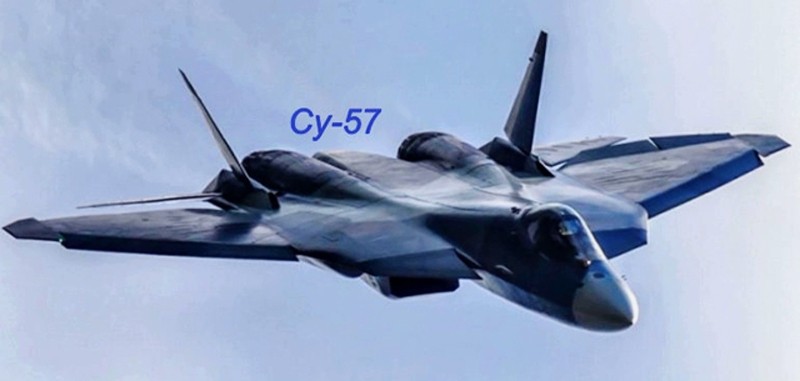

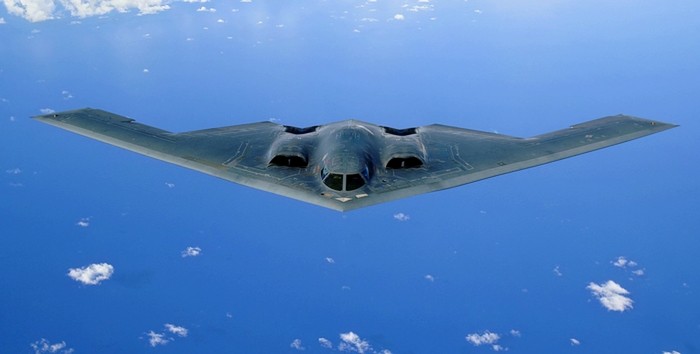

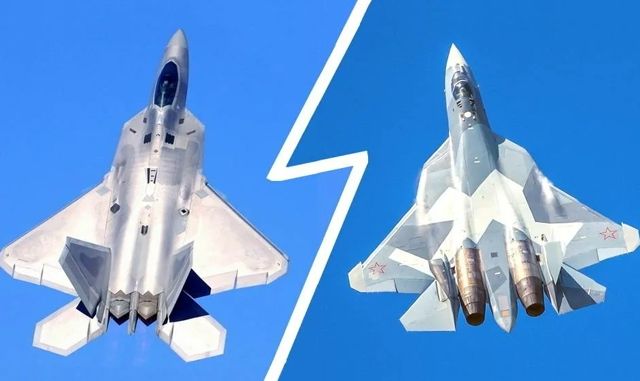

Скрытность летательного аппарата в радиолокационном диапазоне нарушают кромки, стыки и швы. Поэтому их количество пытаются максимально уменьшить: для повышения скрытности создатели бомбардировщика В-2 вовсе отказались от килей и стабилизаторов. Кроме того, кромки «невидимок» делают параллельными друг другу, чтобы уменьшить количество ракурсов, с которых самолет будет максимально заметен. Например, у российского истребителя Су-57 передняя кромка крыла параллельна передней кромке стабилизатора. Аналогичные решения можно увидеть на американских самолетах F-22 и F-35.
Стыки обшивки и крышки делают пилообразными, причем размеры зубцов специально подбирают под длину волны РЛС и делают их параллельными кромкам крыла или стабилизатора.

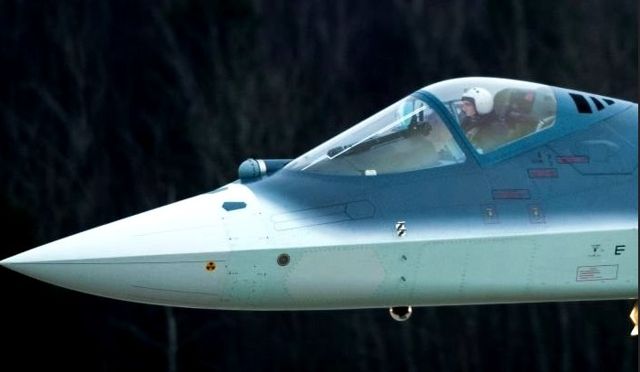

В конструкции самолетов присутствуют элементы, способные свести на нет все усилия по снижению его заметности. К ним, например, относится кабина пилота или часть, образуемая стыком крыла и фюзеляжа. Они работают по принципу ретрорефлектора или уголкового отражателя. Попав в кабину пилота, луч радара несколько раз отражается от ее стенок и уходит в обратном направлении, значительно демаскируя аппарат. Для устранения этого эффекта фонарь кабины современных самолетов покрывают тонким слоем металла, из-за чего он имеет золотистый или зеленоватый оттенок.
Еще одной проблемой на пути к уменьшению заметности является собственный радар самолета. Он располагается в носовой части машины под головным обтекателем, прозрачным для радиоволн. Даже в выключенном состоянии БРЛС способна полностью демаскировать самолет, потому что ее антенна по понятным причинам имеет прекрасные отражающие свойства. Поэтому в неработающем состоянии тарелку поворачивают вверх, это касается и суперсовременных радаров с фазированной решеткой.

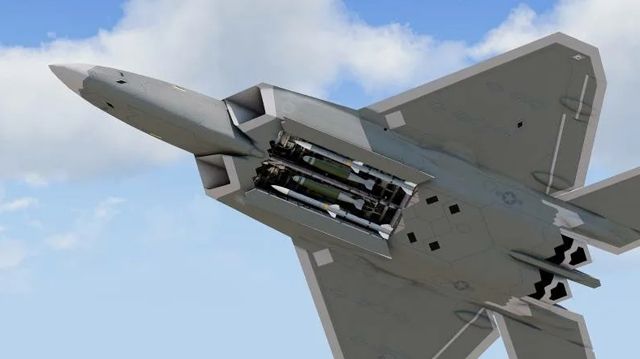

Обязательным требованием для всех «невидимок» является размещение вооружения во внутренних отсеках, а также максимально качественная подгонка, сборка и покраска всех внешних элементов крыла и планера.
Волшебная невидимая краска
Радиопоглощающие покрытия и материалы – это один из главных «секретов успеха» технологии Стелс. Сегодня известно несколько видов РПМ. Толщина подобных материалов высчитывается, исходя из особенностей радиоизлучения.
Так, например, резонансные РПМ имеют толщину в четверть длины волны. Попав в такой материал, излучение отражается от его внешней и внутренней поверхности, после чего происходит его интерференционная нейтрализация.
Нерезонансные покрытия представляют собой крошечные магнитные частицы, распределенные в пластике. Они рассеивают излучение или хаотически отражают его в разных направлениях. Подобные РПМ могут работать с радиоимпульсами разной частоты и длины волны. Существуют толстые многослойные покрытия, совмещающие в себе материалы обоих типов.

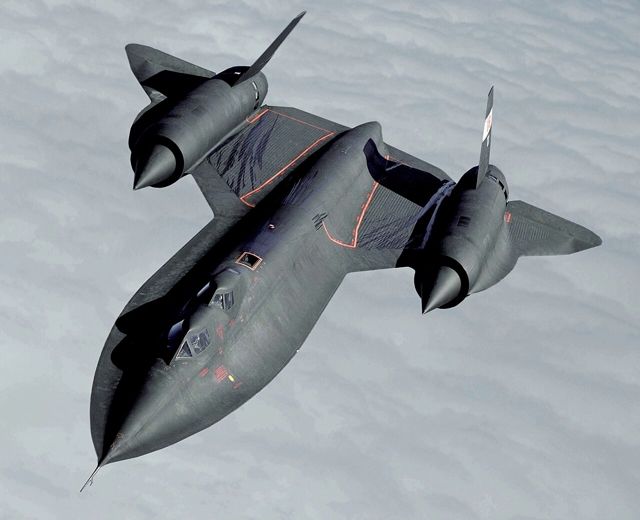

Одним из наиболее известных РПМ является iron ball paint – вещество, содержащее микроскопические сферы, покрытые магнитным составом. Оно превращает высокочастотное излучение локаторов в тепло, существенно уменьшая заметность объекта. Подобный материал использовался для покрытия знаменитого самолета-разведчика SR-71 Blackbird.
Кроме того, для снижения ЭПР летательных аппаратов используются специальные композитные пластики, способные поглощать электромагнитное излучение.
Недостатки стелс-технологий
Технологии малозаметности летательных аппаратов на ее нынешнем уровне развития имеет определенные недостатки. Самым главным из них является высокая стоимость «невидимок», причем это относится, как к разработке и постройке самолетов, так и к их обслуживанию.

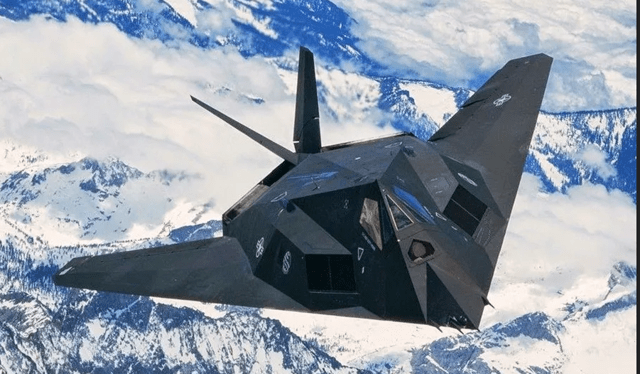

Каждый «Хромой гоблин» обходился американскому налогоплательщику в 111 млн долларов, что для середины 80-х годов было очень приличной суммой. Общая стоимость программы F-117 составила 6,56 млрд долларов. Еще дороже оказался малозаметный «стратег» B-2 – 2,1 млрд долларов (по состоянию на 1997 год). На всю программу было потрачено 44 млрд долларов. Цена истребителя F-22 Raptor составляла 141 млн долларов, а F-35 обходится бюджету США примерно в 100 млн долларов.
Стоимость перечисленных самолетов действительно впечатляет, однако сказать, какая именно часть из перечисленных сумм пошла на стелс-технологии, довольно трудно. Истребители пятого поколения вряд ли будут стоить меньше 80-100 млн долларов, причем в основном из-за слишком сложной и дорогой электроники, а не стелс-технологий.
Самолеты-«невидимки» нередко критикуют за ухудшения их аэродинамических качеств в угоду малозаметности. Возможно, что подобные нарекания вполне обоснованы для «стелсов» первого поколения, вроде F-117, но для нынешних истребителей типа «Раптора» или Су-57 они звучат не слишком убедительно. Понятно, что ради снижения заметности конструкторам приходится идти на определенные жертвы, но они компенсируются более мощными двигателями, изменяемым вектором тяги и продвинутой электроникой.
В заключение
Невидимость «стелсов» – это сильное преувеличение, придуманное журналистами. Такие самолеты правильнее называть «малозаметными». Например, советский комплекс С-300 мог видеть F-117A, но на более близких дистанциях. Если же ЗРК оснащен визуальным каналом, то он легко обнаружит «стелс», как и любой другой летательный аппарат. Говорят, что именно такой казус произошел с «Хромым гоблином» в Югославии, когда он был сбит ракетой устаревшего советского комплекса С-125.
Сегодня трудно сказать, чем закончится эпоха «невидимых» самолетов. Возможно, появится новая технология, которая сможет видеть «стелсы», тем более, что разработками в этом направлении занимаются в разных странах мира. У нас в последнее время появилось много статей о «фотонном радаре», который будет иметь фантастические характеристики и сможет с легкостью засекать малозаметные аппараты. Возможно, именно он изменит путь развития боевой авиации и закончит эпоху господства «невидимых» самолетов.
